Flat plate solar collector
|
Flat plate solar collector |
Models |
CS-FP-II-A/B |
CS-FP-IV-A/B |
CS-FP-III-A/B |

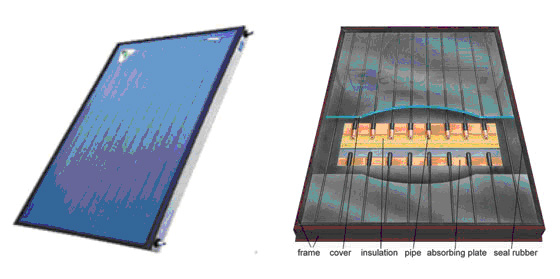

Picture |
|
|
|
Size of collector (mm) |
1000*2000*80/100 |
1000*2000*80/100 |
1000*2000*80/100 |
Weight of collector (Kg) |
33/40 |
33/40 |
33/40 |
Core |
Copper pipe |
Size(mm) |
¢10*0.5*1875 |
Material |
Copper(7pcs) |
Fin |
Size(mm) |
140*0.18*1855 |
Material |
Copper |
Copper |
Aluminum |
Coating |
Size |
140*0.18*1855 |
Material |
Blue Selective Sputtered |
Black Chrome |
Anodized |
Inlet/outlet
water pipe |
Size(mm) |
¢25*0.7*1080 |
Material |
Copper |
Frame |
Thickness(mm) |
80/100 |
Material |
Aluminum alloy |
Insulation |
Thickness(mm) |
30/50 |
Material |
Rock Wool |
Back sheet |
Thickness(mm) |
0.4 |
Material |
Galvanized Steel |
Cover sheet |
Thickness(mm) |
4 |
Material |
Tempered Glass |
Frame Insulation |
Thickness(mm) |
30 |
Material |
Rock Wool |
Seal lap |
Material |
Rubber & Silicate Rubber |
Water pipe opening |
4 Way |
Water pressure testing(bar) |
6 |
Maximum working pressure(bar) |
4 |
Average heat exchange efficiency |
﹥45% in winter
﹥50% in other seasons |
Optical efficiency |
﹥95% |
Quantity(PC) |
100/20GP |
100/20GP |
200/40GP |
|
|
| |
